1、概述
1.1產品型號和名稱：JSY-1型機械程序鑰匙電磁控制鎖（以下簡稱電控鎖）
1.2產品主要用途和適用范圍
電控鎖適用于綜合自動化控制屏面與鎮江市百匯電器有限公司JSN（W）1A系列機械程序鎖配套，其主要功能是防止斷路器與隔離開關之間誤操作，對于JSN（W）1A系列機械程序鎖實行強化管理，適用于任何形式的控制開關與JSN（W）1A系列機械程序進行五防操作。
2、使用環境條件
a.周圍空氣溫度：上限+60℃，下限-30℃；
b.濕度：相對濕度日平均值不大于95%，月平均值不大于90%，在高濕度期內溫度急降時，可能凝露；
c.使用場所應無火災、爆炸危險、化學腐蝕及經常的劇烈的震動；
d.海拔高度：3000m。
3、主要規格和技術參數
額定工作頻率50HZ
額定工作電壓：AC110、220V；DC110，220V；
額定控制開關電流：220V時6A，110V時10A。
4、使用說明
合閘位置：當斷路器處于合閘位置時，電控鎖無操作電源，控制回路閉合，斷路器可進行分合操作。
分閘位置：當斷路器處于分閘位置時，電控鎖指示燈亮，說明有操作電源，按下電控鎖按鈕，同時逆時針旋轉機械程序鎖鑰匙，將鑰匙取出，可進行刀閘操作，鑰匙取出后，本電控鎖控制回路斷開，不可進行斷路器合閘操作。
斷路器檢修：分?jǐn)嗦菲�，取出電控鎖上鑰匙，分隔離開關，按動電控鎖按鈕，將機械程序鎖鑰匙插入電控鎖鎖孔內，順時針旋轉50°，至紅線位置，松開按鈕，將鑰匙鎖定，電控鎖控制回路閉合，這時可進行斷路器合分試驗或檢修。
特別提示：斷路器在分閘位置，機械程序鎖鑰匙進行各項操作完成后，插入電控鎖，接通電源，順時針50°至紅線位置，將鑰匙鎖定，操作完成要回旋鑰匙確保鎖定后方可進行合閘操作。
5、安裝調試
5.1安裝前應核對所購電控鎖規格：技術參數是否相符，無誤后應通電試驗，程序鎖鑰匙應插、拔、轉動自如，鎖定可靠，無卡滯現象。

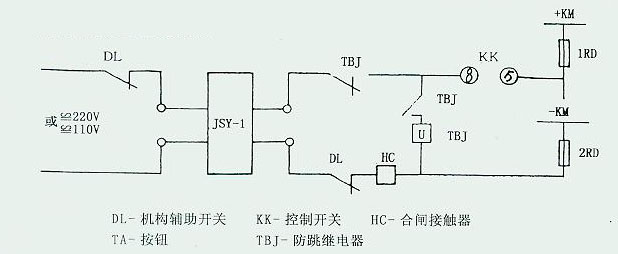

5.2接線方法見接線原理圖
5.3電控鎖在安裝時均需配作，戶外電控鎖備有附件，可安裝在戶外機構控制箱中。
6、維護與修理
正常通電時，指示燈應亮，按動電動控鎖上按鈕，指示燈應熄滅，線圈應可靠吸合，若是指示燈在通電時不亮，按動電控鎖上按鈕時又聽不到線圈中鐵芯的吸合聲音，表明電控鎖線圈不通，應作進一步檢查修復或進行更換，若通電吸合后鎖栓不能鎖定程序鎖鑰匙，表明鎖栓吸合后被阻，發生卡滯現象，此時需拆開面板將固定線圈支架的螺釘作適當調整，使其恢復工作即可。
7、訂貨須知
訂貨時須注明開關合閘接觸器的合閘電流，控制電壓，并提供JSN（W）1系列機械程序鎖的配套方案及方案號。
